I) CONDUCTEUR OHMIQUE

    Un conducteur ohmique est un dipôle caractérisé par sa résistance R. Celle-ci s'exprime en ohms, son symbole est W.

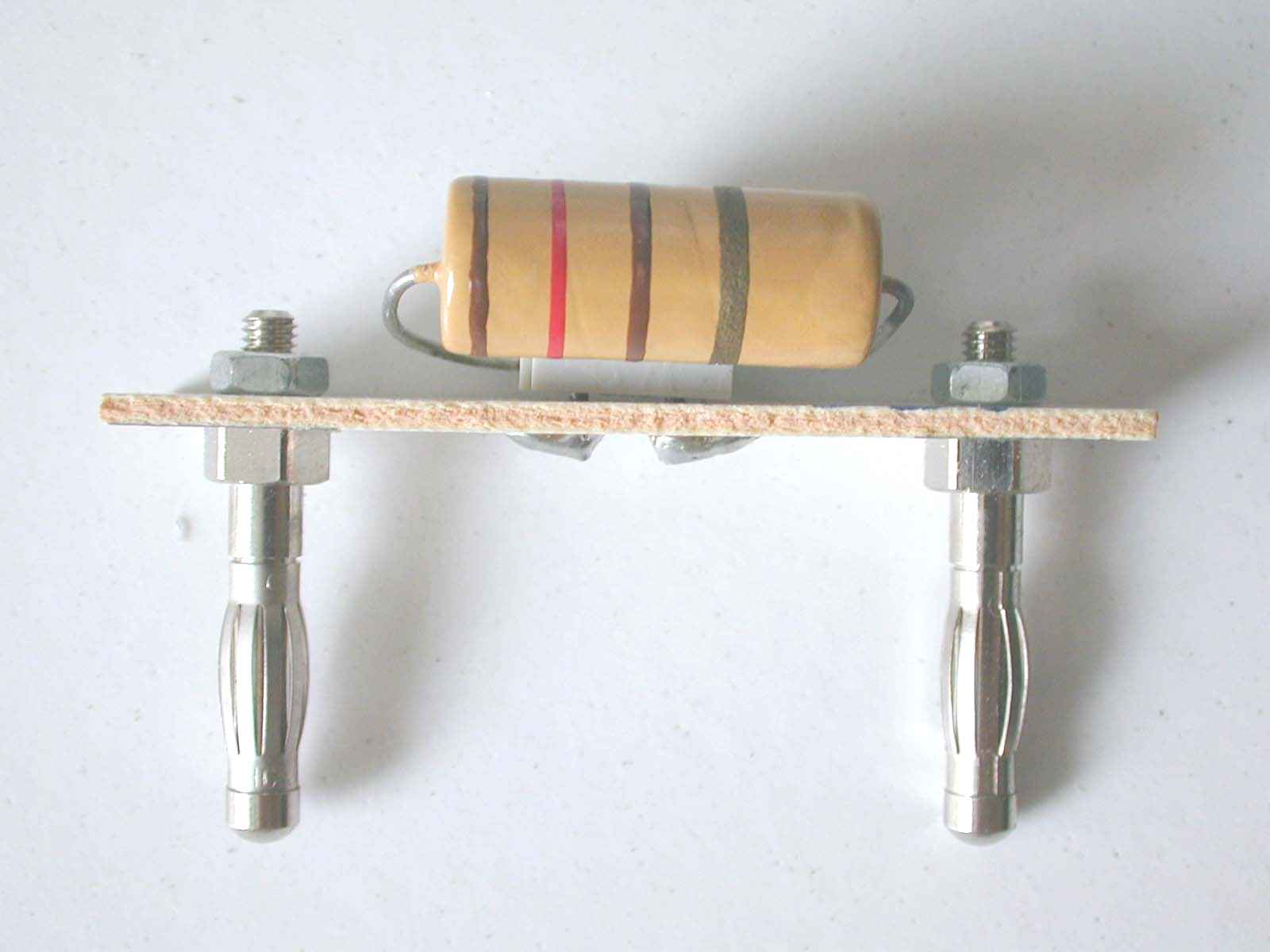

        1) Le code des couleurs

            Le code des couleurs permet de déterminer la résistance

            d'un conducteur ohmique.

            Donner la valeur de la résistance de ce conducteur ohmique.

                                          R=..............W

                                    Code des couleurs

        2) Le ohmmètre

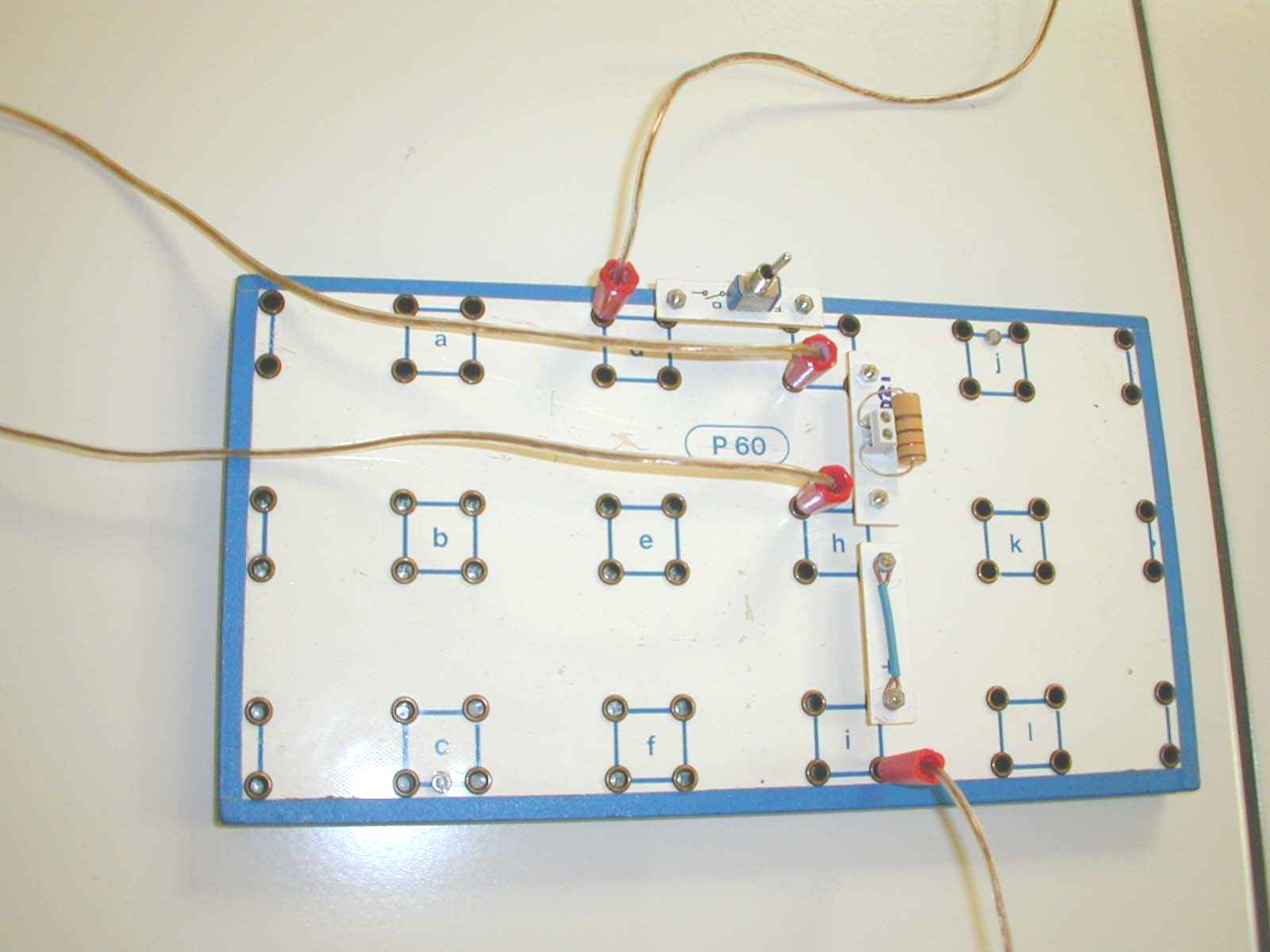

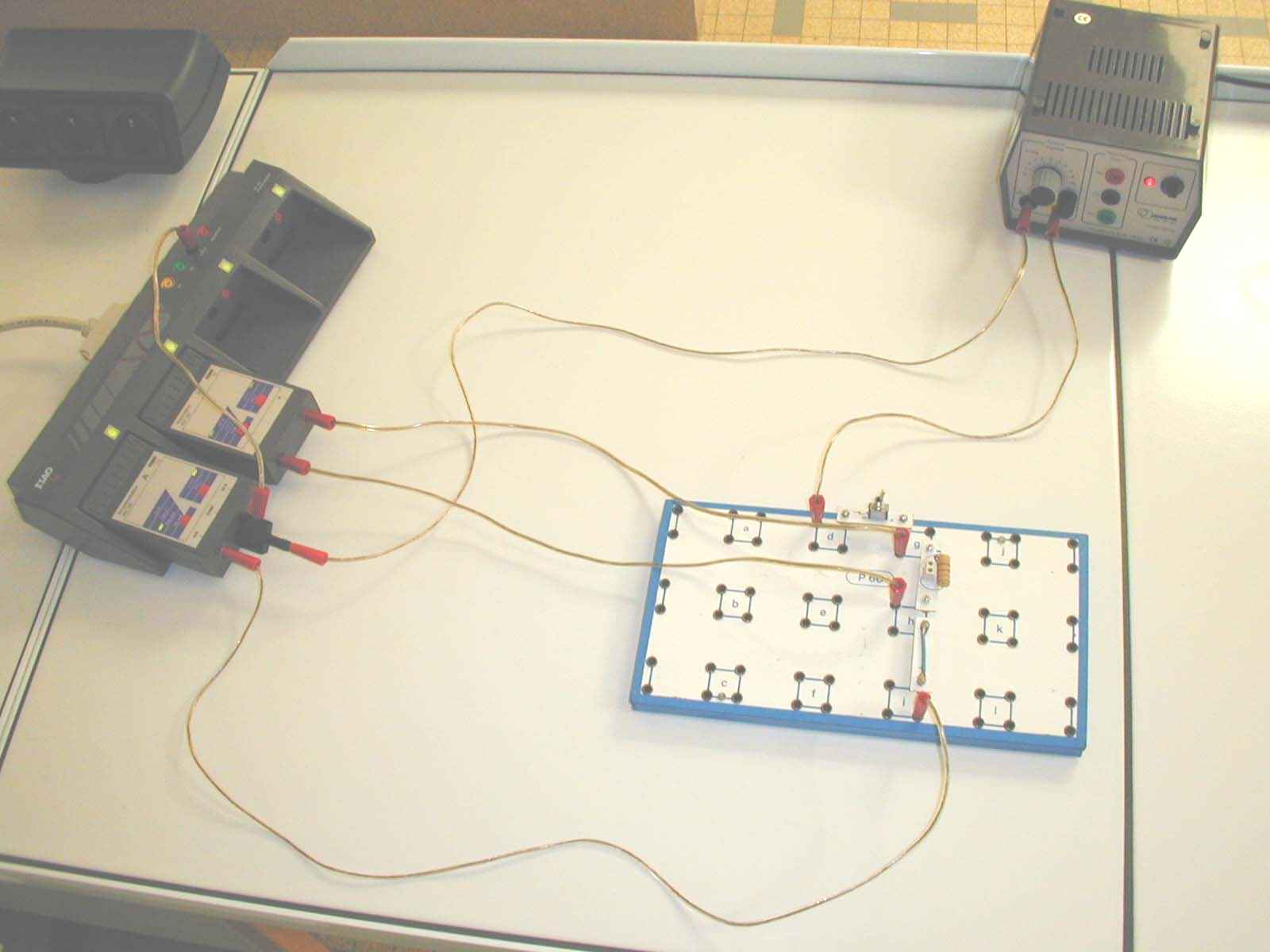

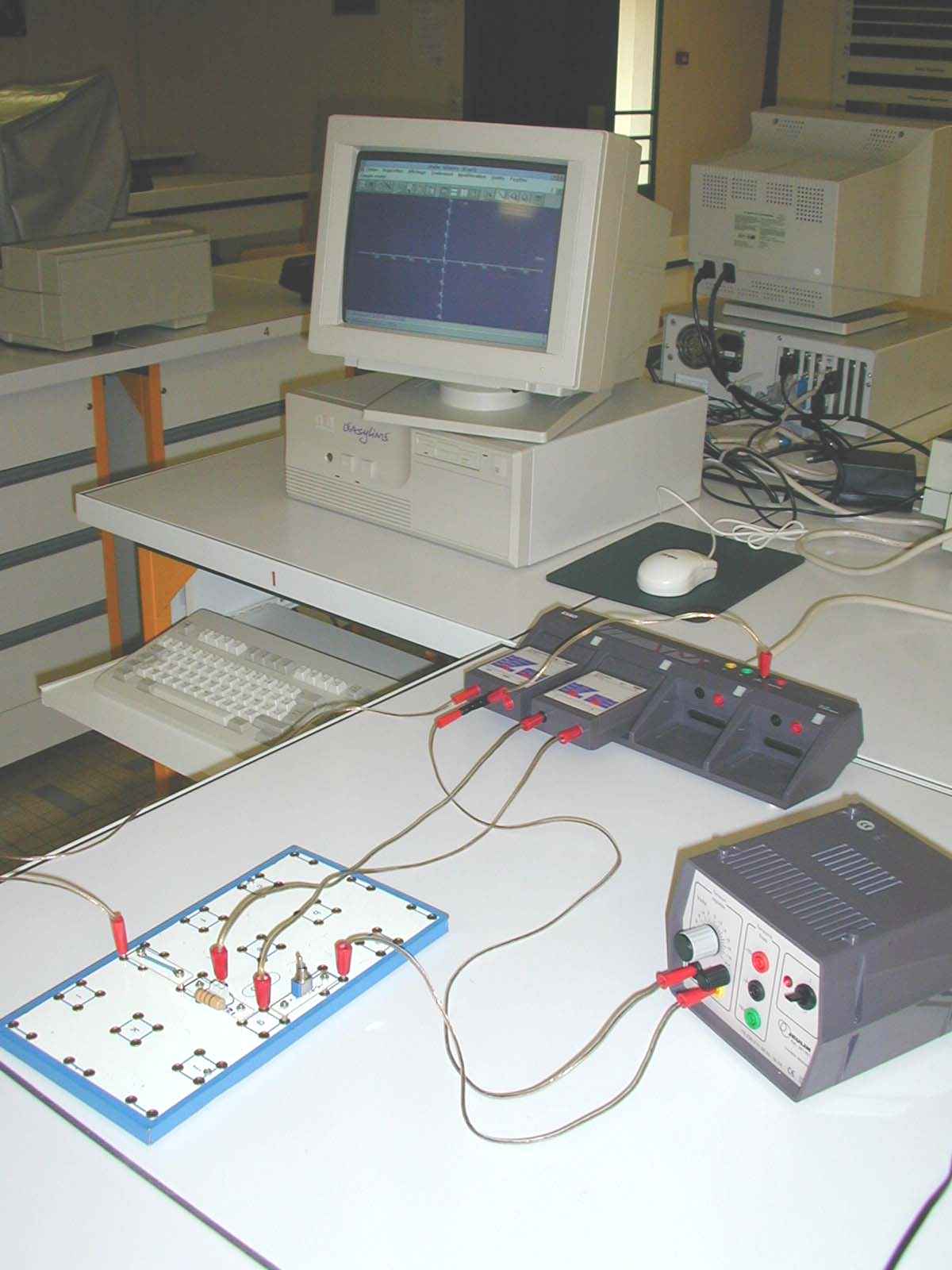

II) MONTAGE

III) TESTS ET PARAMETRAGES

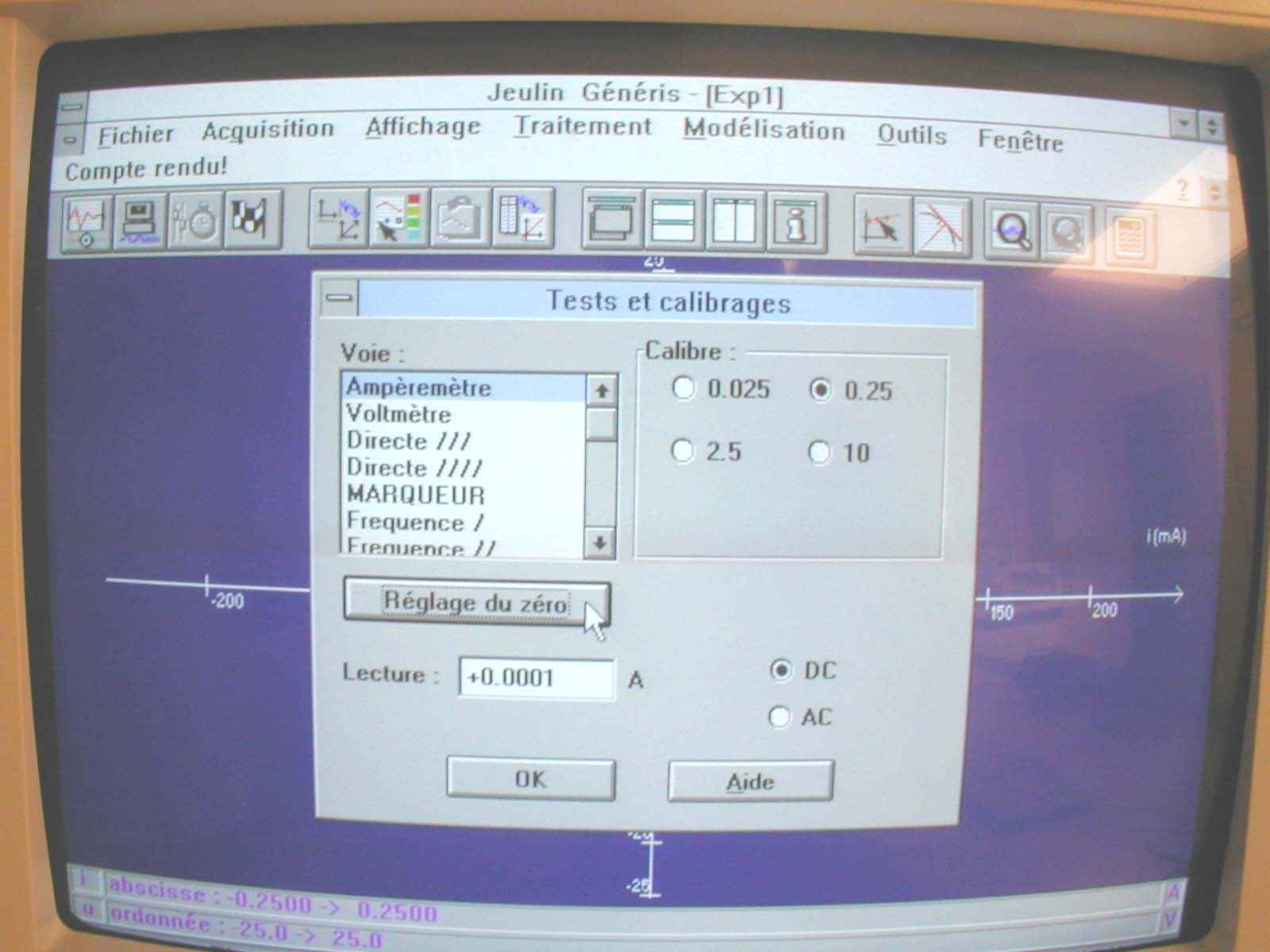

            Avant d'effectuer les mesures, l'expérimentateur choisit :

                        - voie : l'adaptateur (ici l'ampèremètre).

                        - le calibre.

                        - AC ou DC.

            Et clique sur "réglage du zéro", circuit ouvert et tension nulle.

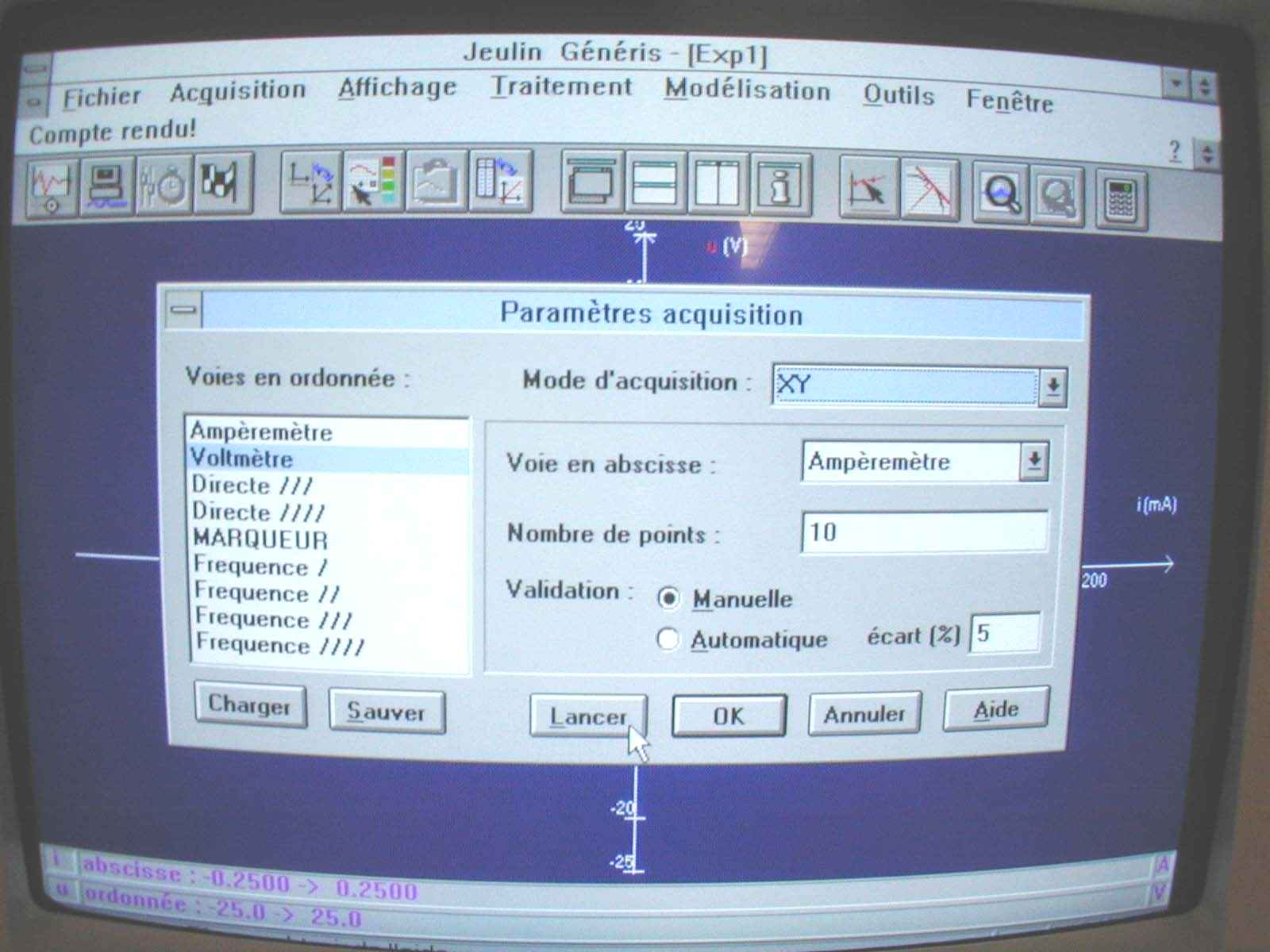

            Puis, l'expérimentateur choisit :

                    - le mode d'acquisition : XY.

                    - voie en ordonnée : voltmètre.

                    - voie en abscisse : ampèremètre.

                    - Nombre de points : 10.

                    - Validation : Manuelle.

                    - puis : Lancer

IV) ACQUISITION

                        A l'aide du potentiomètre du générateur de

                        tension stabilisée réglable, on choisit une valeur

                        de tension.

                        ...puis on valide par : OK et suivante.

                        Et cela jusqu'à la dix mesures.

V) EXPLOITATION

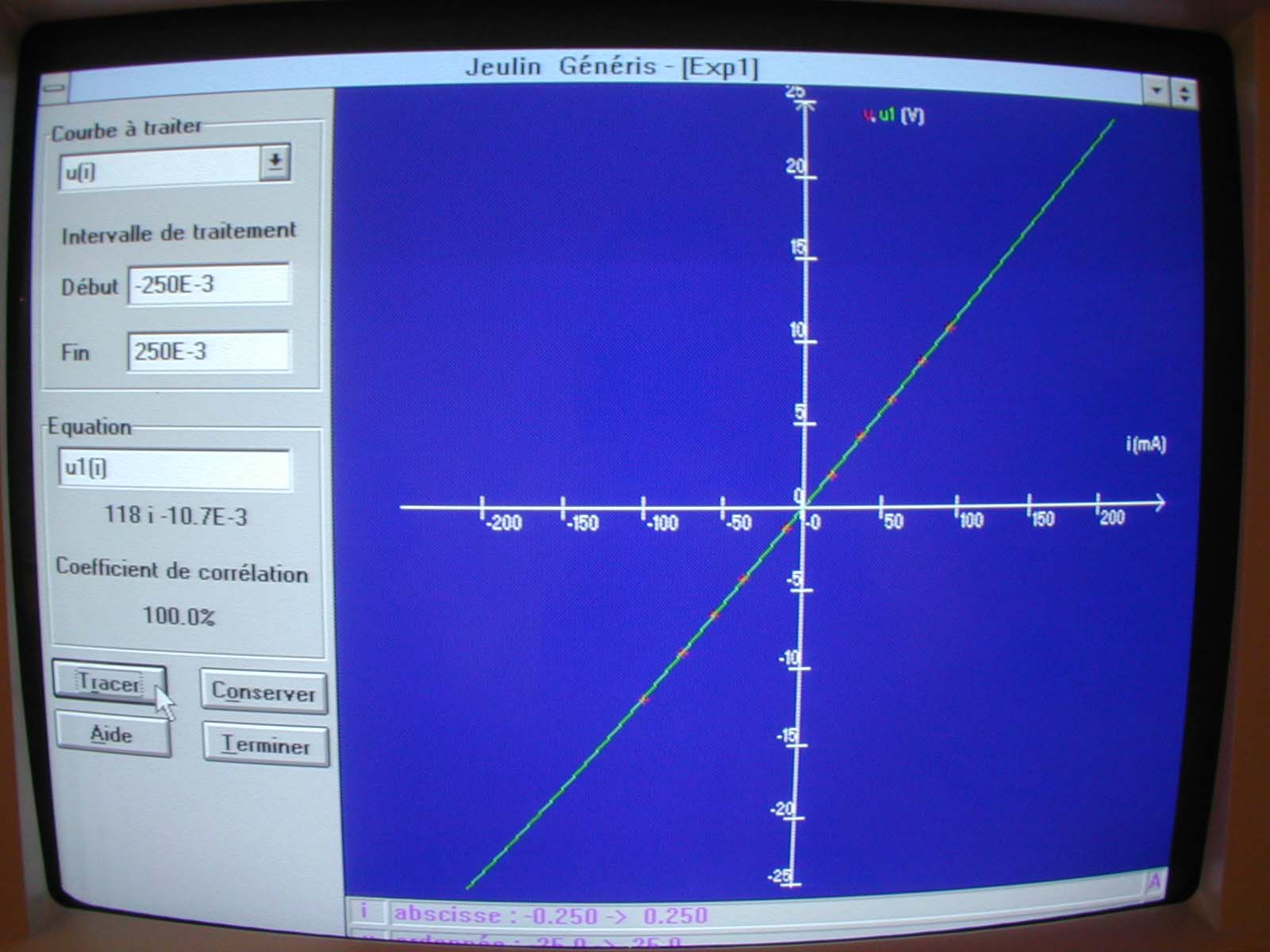

    La courbe représentative est une droite qui passe par l'origine donc la tension U_AB aux bornes du conducteur ohmique est proportionnelle à l'intensité I_AB qui traverse le conducteur ohmique. (le coefficient de corrélation est 100%)

    Le coefficient directeur de la droite caractérise le dipôle, il est la valeur de la résistance du dipôle donc la résistance du dipôle est R=141ohms.

    La relation mathématique entre U_AB et I_AB s'écrit :

                        U_AB=118xI_AB

VI) CONCLUSION

    La relation qui existe entre la tension U_AB aux bornes du conducteur ohmique de résistance R et l'intensité I_AB qui le traverse est appelé loi d'Ohm , elle s'écrit :

    Trois méthodes permettent de déterminer la résistance d'un conducteur ohmique :

                        - le code des couleurs.

                        - l'utilisation d'un ohmmètre.

                        - le tracé de la caractéristique intensité-tension du conducteur ohmique.

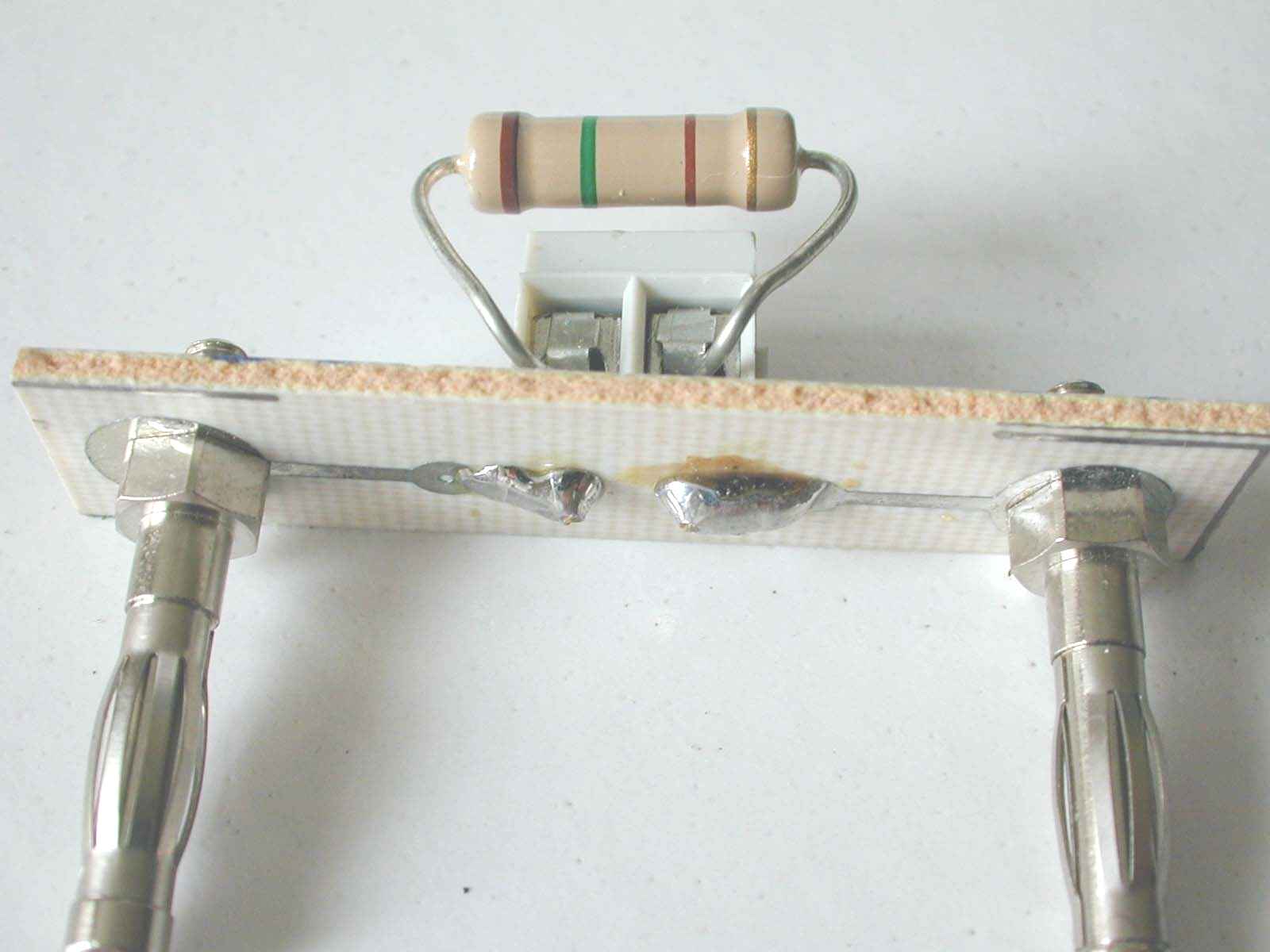

VII) UN AUTRE CONDUCTEUR OHMIQUE

            Déterminer la résistance R=............W                                         Le coefficient directeur de la droite caractérise le dipôle,

                       Code des couleurs                                                             il est la valeur de la résistance du dipôle donc

                                                                                                                    la résistance du dipôle est R=141W.
