| LA PRISE DE "COURANT" TRIPHASEE
|
I) EXPLORATION D'UNE PRISE TRIPHASEE
Manipulation : A l'aide d'un voltmètre, on mesure la tension efficace entre chacune des bornes d'une prise de courant.
Une prise est constituée de cinq bornes Ueff=2,9V=0V, l'une des bornes est le neutre
l'autre est la terre.
Ueff=230,5V=220,7V=226,7V=...........=220V
La borne centrale est le neutre, les autres sont des phases.
La tension mesurée est appelée tension simple.

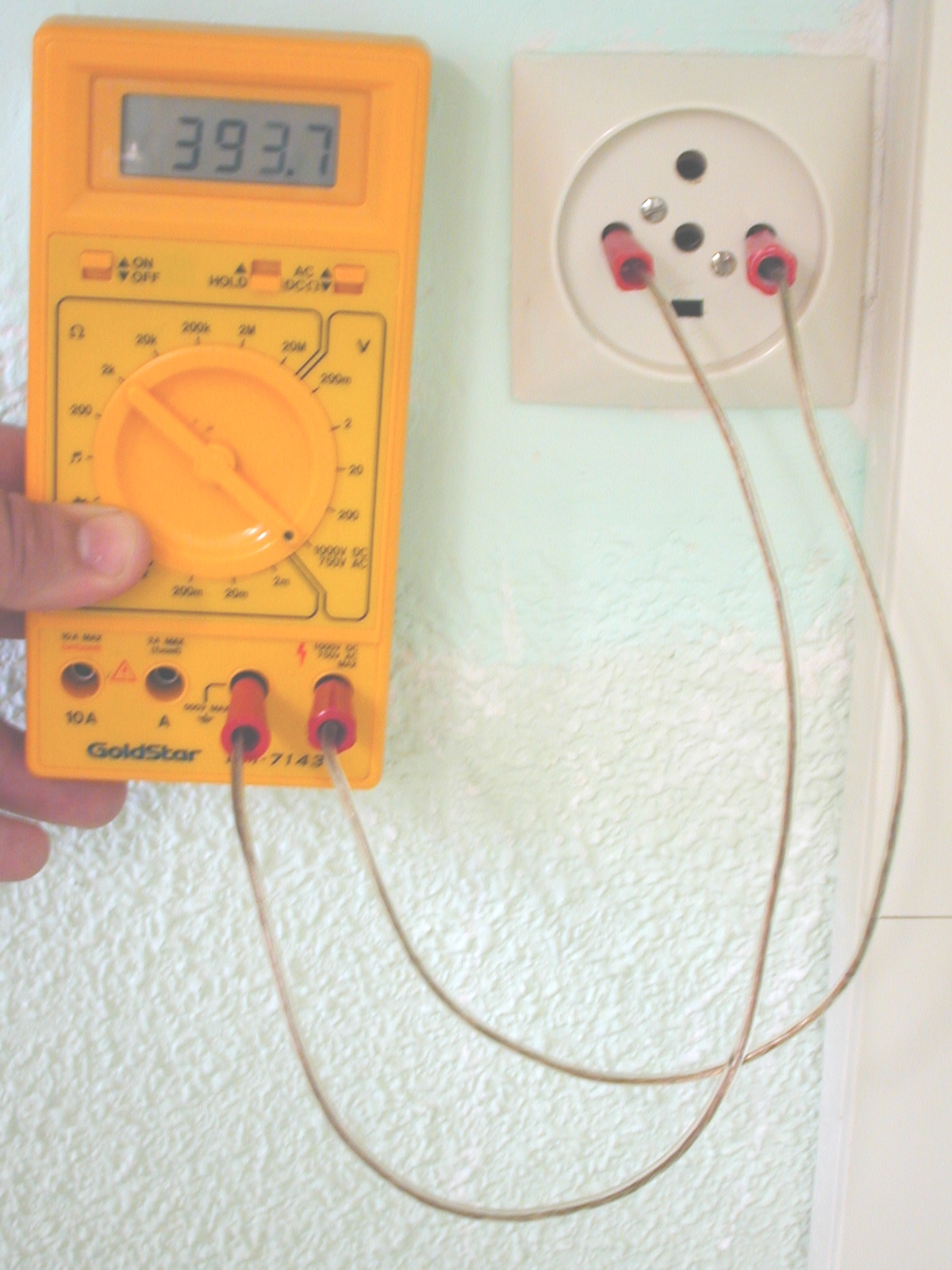

Ueff=392,9V=393,7V=389,6V=..........=380V
La tension mesurée est appelée tension composée.
Conclusion :
Une prise de "courant" triphasée est constitué de trois phases, d'un neutre et d'une terre.
La tension entre neutre et phase est appelée tension simple notée V.
La tension entre deux phases est appelée tension composée notée U.
Dans ce cas, EDF distribue du 380V/220V c'est à dire 380V entre phases et 220V entre phase et neutre.
II) RELATION ENTRE TENSION COMPOSEE ET TENSION SIMPLE
A l'aide des tensions mesurées, faisons
l'opération :
Exemples :
,
,
est voisin de 3.
Donc la relation entre U et V
s'écrit :
Remarque : A la demande, EDF peut distribuer du 220V/127V ou du 660V/380V
