I) EXPLORATION D'UNE PRISE DE COURANT

    Manipulation : A l'aide d'un voltmètre, on mesure la tension efficace entre chacune des bornes d'une prise de courant.

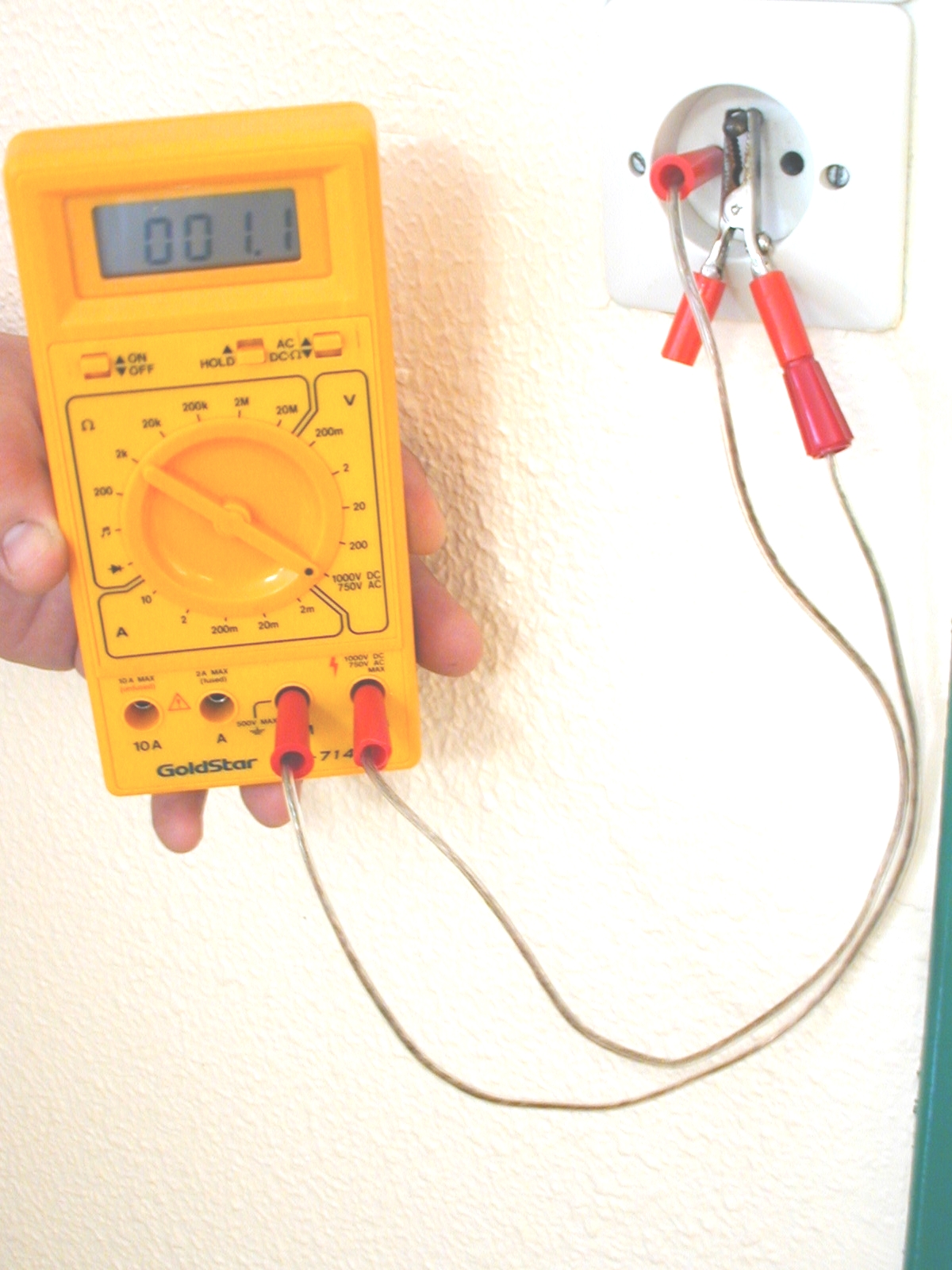

                       cas 1 :  U_eff=227,7V                                         cas 2 :  U_eff=1,1V                                  cas 3 : U_eff=225,5V

    Interprétation

        - Les tensions efficaces mesurées sont voisines de 220V, on dit que le réseau délivre du 220V efficace.

        - Les trois fils d'une prise de courant sont différents :

            - La borne qui sort de la prise est appelée la terre.

            - Dans le cas 2, la tension est voisine de zéro : la borne est appelée le neutre.

            - Dans le cas 3, la tension est voisine de 220V : la borne est appelée la phase.

    Conclusion

        Une prise est constituée de trois fils : le fil de terre, le fil de phase et le fil neutre.

II) LE FIL NEUTRE

        Le fil neutre n'est pas dangereux........

        on peut le tenir entre les doigts.



        Alors que le fil de phase est mortel.......



        Par sécurité, on place les interrupteurs

        sur le fil de phase.
