LE TRANSFORMATEUR







I) LE TRANSFORMATEUR

Transfoseul.JPG (922475 octets)    Un transformateur est constitué de deux bobines et

        d'une carcasse métallique.

        Une bobine de N1 spires est appelé circuit primaire et

        une autre bobine de N2 spires est le circuit secondaire.

        Donc le transformateur est un quadripôle, c'est à dire qu'il

        comporte quatre pôles :

            - deux bornes d'entrée pour le circuit primaire.

            - deux bornes de sortie pour le circuit secondaire.





II) PRINCIPE DE FONCTIONNEMENT D'UN TRANSFORMATEUR

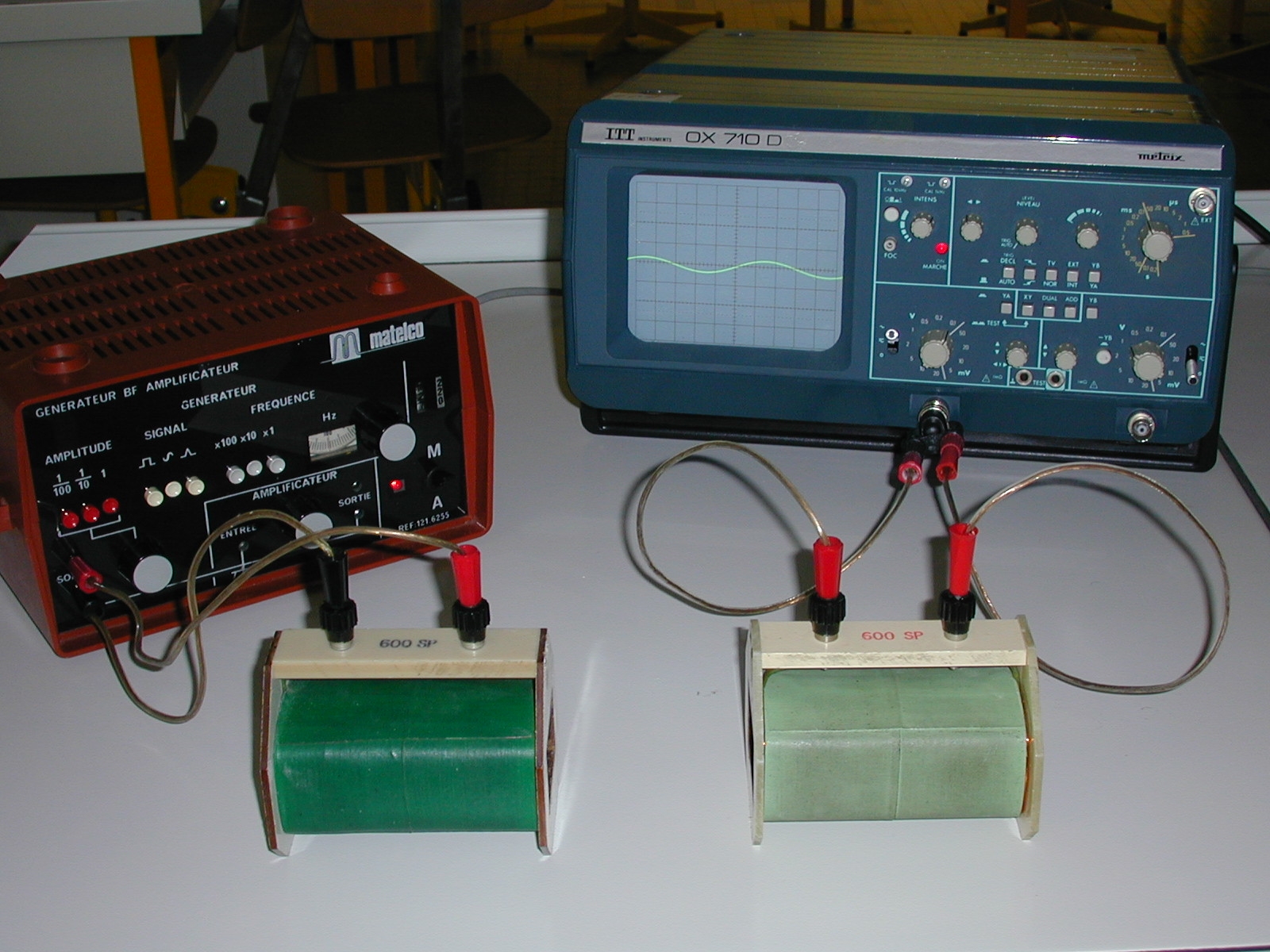

prinicipetransfo.jpg (938252 octets)    Deux bobines sont mises en regard, l'une alimentée par un GBF,

    l'autre banchée à un oscilloscope.



    Une bobine alimentée par un GBF se comporte comme un aimant

    dont le champ magnétique varie au cours du temps.



    Ceci engendre la création aux bornes de la deuxième bobine

    une tension alternative sinusoïdale que l'on visualise à

    l'oscilloscope, c'est le phénomène d'induction électromagnétique.






    Si une barre de fer doux est introduite entre les deux

    bobines, le phénomène est plus important : le fer doux

    évite les pertes magnétiques.



Les transformateurs utilisent le phénomène d'induction

électromagnétique.





III) LE RAPPORT DE TRANSFORMATION : m

    1) Expériences

       Un transformateur est alimenté par une tension alternative sinusoïdale et on se propose de changer le nombre de spires

        des circuits primaire et secondaire et de mesurer les tensions à leurs bornes.

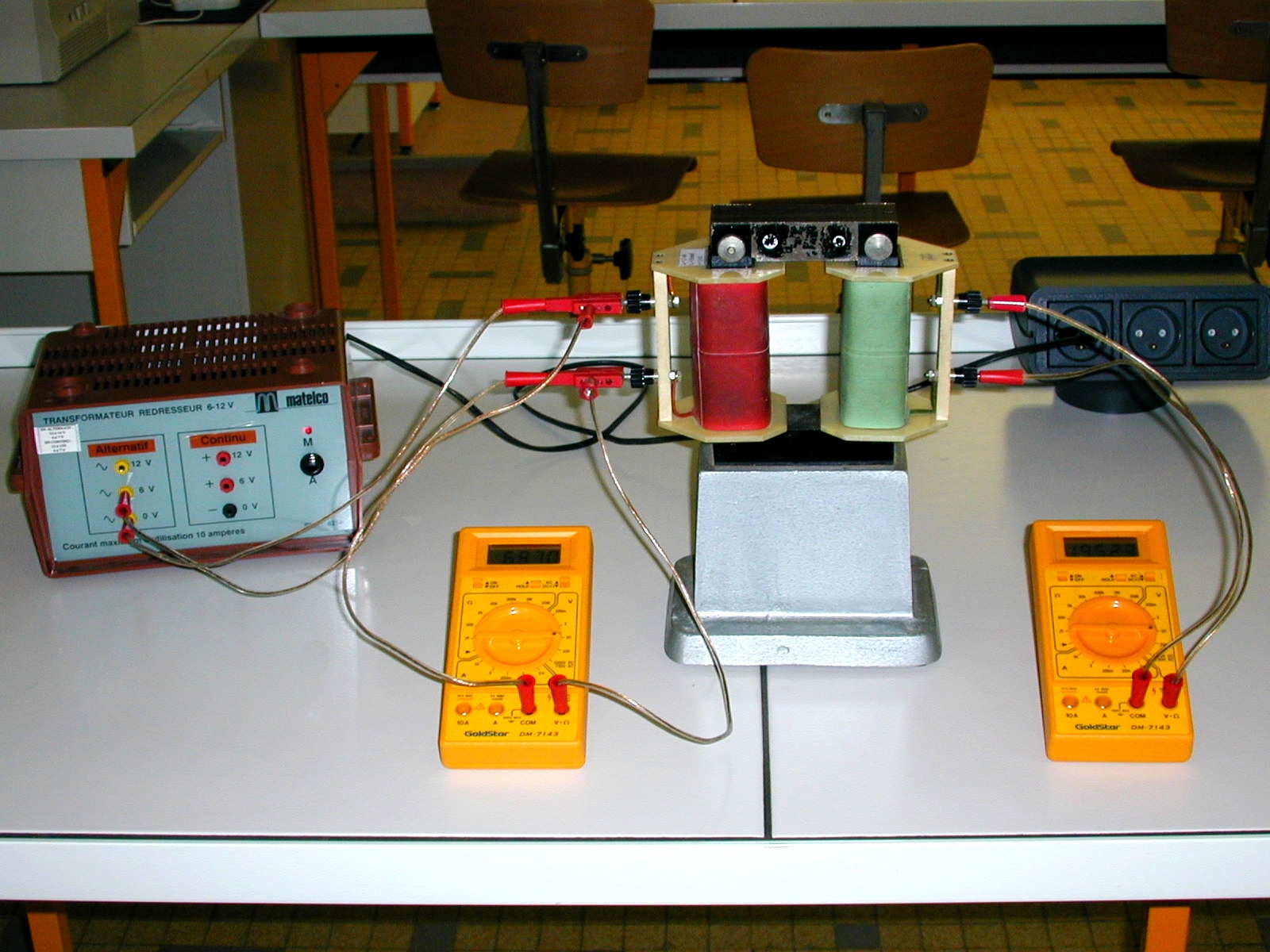

                                                Montage                                                                                     Plusieurs spires utilisées

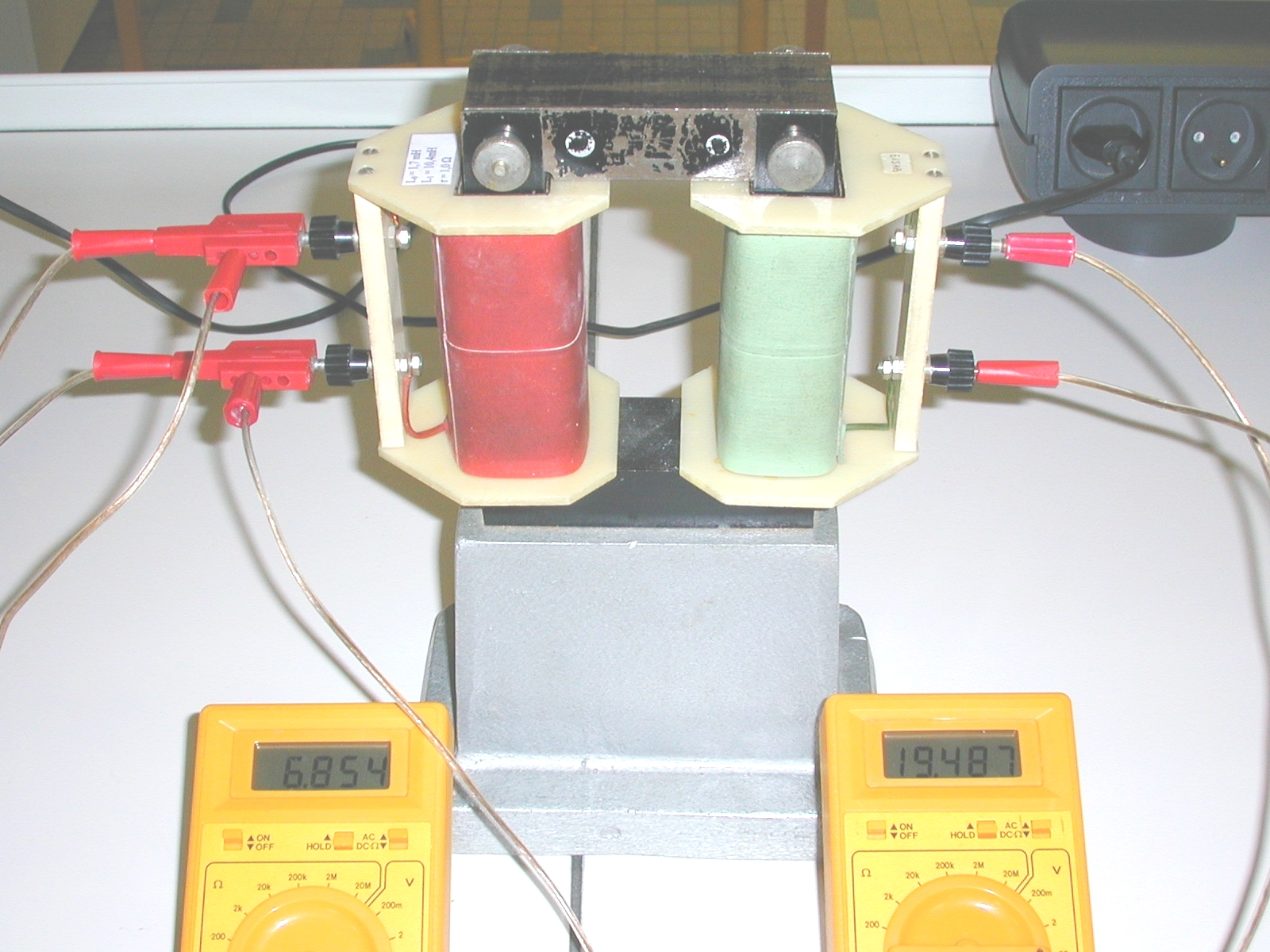

                                                    Cas n°1                                                                                                     Cas n°2


                    N1=300spires                             N2=900spires                                         N1=600spires                             N2=300spires

                    U1=6,854V                                 U2=19,487V                                             U1=6,833V                                 U2=3,195V

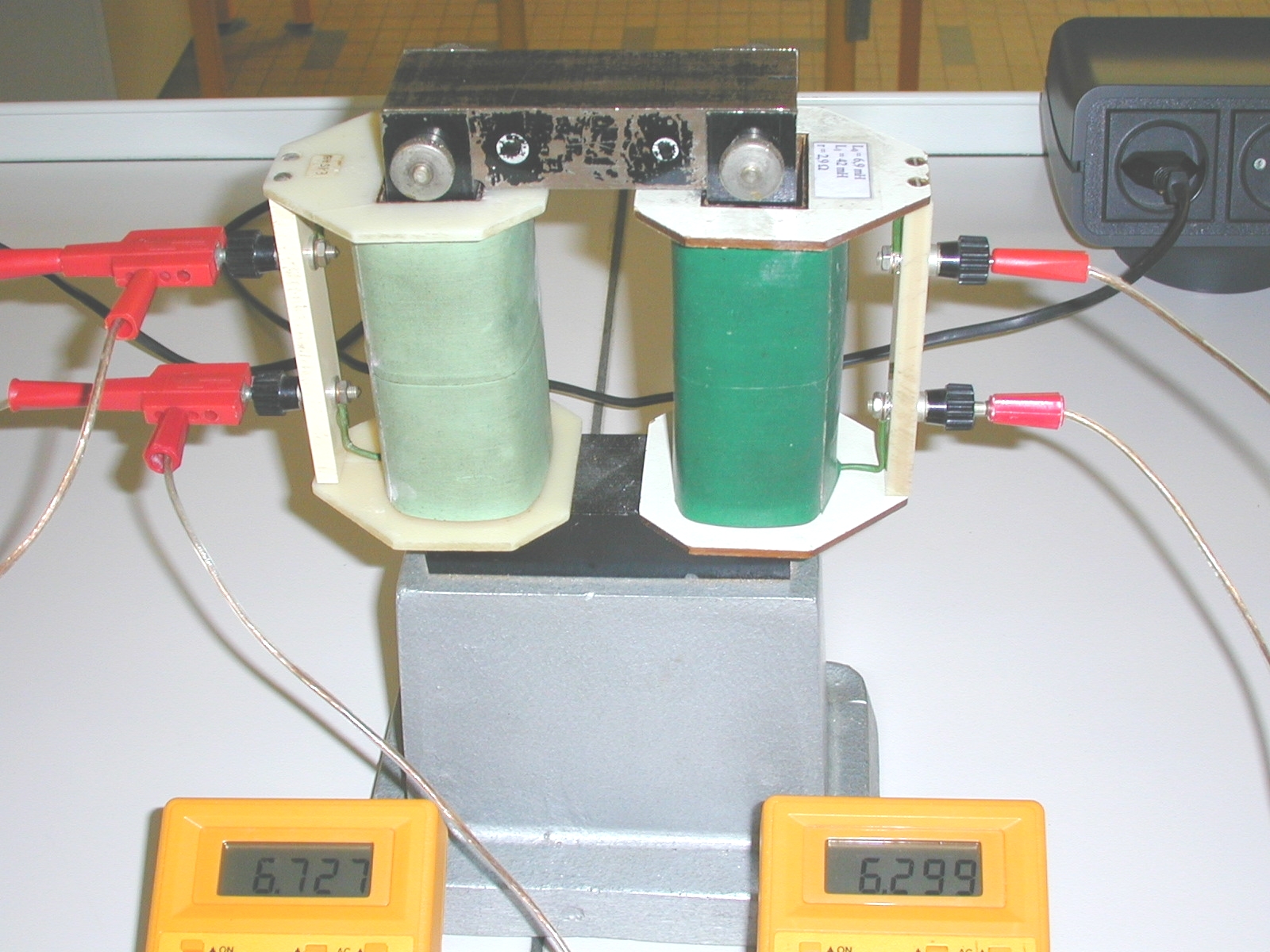

                                                                                                                Cas n°3


                                                                                N1=600spires                             N2=600spires

                                                                                U1=6,727V                                 U2=6,299V



On se propose de calculer les rapports N2/N1 et U2/U1 pour ces différents cas.

  Cas n°1 Cas n°2 Cas n°3
N2/N1 3,00 0,50 1,00
U2/U1 2,84 0,47 0,94

                On peut constater que



     On peut constater que



    2) Conclusion

                Le fonctionnement d'un transformateur parfait (sans pertes magnétiques) est régit par la relation :

                        - Si N2>N1 alors U2>U1, le transformateur est dit élévateur de tension.

                        - Si N2<N1 alors U2<U1, le transformateur est dit abaisseur de tension.

                         - Si N2=N1 alors U2=U1, le transformateur est appelé transformateur d'isolement.

                Remarque : Un transformateur ne fonctionne pas en régime continu.
