| LA TENSION ALTERNATIVE SINUSOIDALE
|
I) VISUALISATION D'UNE TENSION ALTERNATIVE SINUSOIDALE

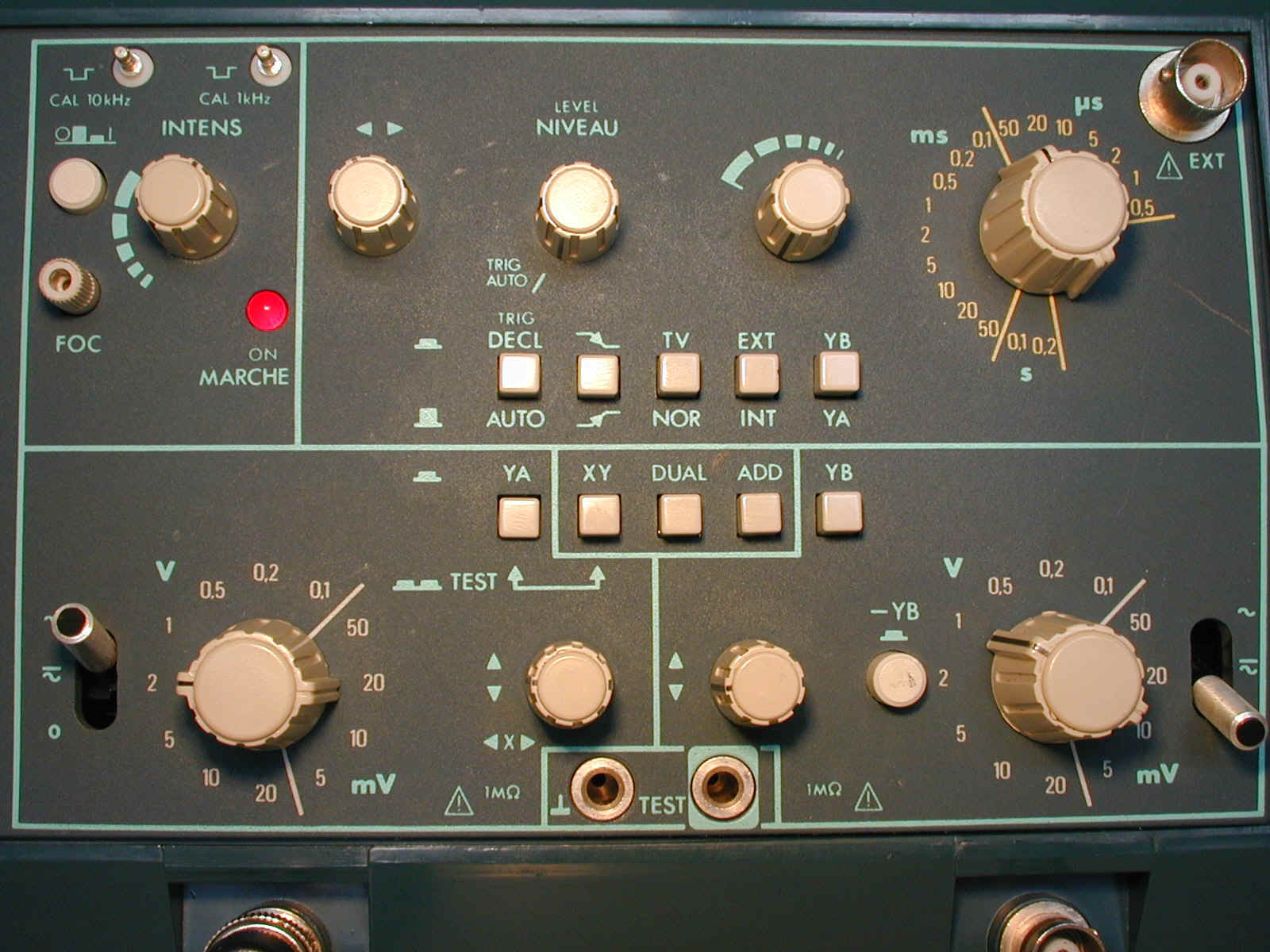

Un oscilloscope permet de visualiser
une tension alternative sinusoïdale.
Branchements :
- Masse de l'oscillographe
à la masse du GBF
- Voie YA de l'oscillographe
à la phase du GBF
II) PRODUCTION D'UNE TENSION SINUSOIDALE MONOPHASEE
Lorsque l'aimant tourne , l'aimant crée aux bornes de la bobine
une tension qui prend des valeurs positives et négatives : la
tension est dite alternative.
De plus, l'allure de la courbe est une sinusoïde.
La tension est dite alternative sinusoïdale.
III) CARACTERISTIQUES D'UNE TENSION ALTERNATIVE SINUSOIDALE
Oscillogramme Réglages : - vitesse de balayage 0,1ms/carreau
- sensibilité verticale : 2V/carreau
- La période T - La tension maximale Umax
Nombre de carreaux : 5 Nombre de carreaux : 2
T= 5.0,1.10-3s=0,0005s Umax=2.2=4V
A l'aide d'un voltmètre, on peut connaître la tension efficace
Ueff de la tension alternative sinusoïdale, ici on a
Ueff = 2,817V
Trouver une relation entre Ueff et Umax.
De plus, on peut connaître la fréquence N de la tension
alternative sinusoïdale, ici on a
N=200.10=2000Hz
Trouver une relation entre T et N.
